金相显微镜和体视显微镜的区别

2024-03-16(79)次浏览

金相显微镜一种高倍显微镜，主要检测金属产品结构、镀层及导光板等，而体视显微镜是一种数码显微镜，一般用来检测金属产品外观瑕疵，外观等等，两者完全是不同的产品，用于不同的行业。。

一、照明光路系统

1.金相显微镜一般具有特殊的反射光路(因为观察到的样品不透明),并且照明光通过半反向透镜和通过物镜照射到样品的表面上,然后通过物镜并到达人眼,因此物镜代替科勒照明系统中的聚光器.金相显微镜的照明原则是同轴照明,即光照和反射在同一主光路中.

2.立体显微镜通常使用外部光源,横向卤素灯倾斜照明、环形LED灯照明,但是这些照明方法不是同轴照明,它们的照明光从侧面倾斜,并且与主光轴具有一定的角度.原则上,它与金相显微镜暗场照明相似.另外一些立体显微镜也是有同轴光源,但是立体镜的同轴照明有一定的局限性.如果设计不当,会产生眩光并景响成像的清晰度,需要增加特殊附件或镜片来消除眩光.

二放大倍数

1.金相显微镜的物镜放大率大于5倍且小于100倍,目镜放大率在10~20倍之间.因此金相显微镜的总放大率在50x~2000倍之间.

2.立体显微镜的放大倍数相差很大,如果是普通检查立体显微镜,放大倍数一般在0.7到100倍之间,如果是研究级显微镜,放大倍数将增加到200到400倍左右,同时提高光学质量.

三机架和调焦机构

1.金相显微镜框架一般比较大,但由于金相显微镜是用于大功率检测的,它可以将试样尺寸放得一般相对较小,一般要求试样表面相对平坦,抛光腐蚀,除了倒置金相显微镜外,虽然还需要准备,但对试样尺寸的限制很小.一个好的倒置金相显微镜可以放置大约10公斤的样品.另外前置式金相显微镜的聚焦机构为升降台（也有少数前置式显微镜和测量显微镜通过专用附件将物镜提升）,倒置式金相聚焦机构为升降台.

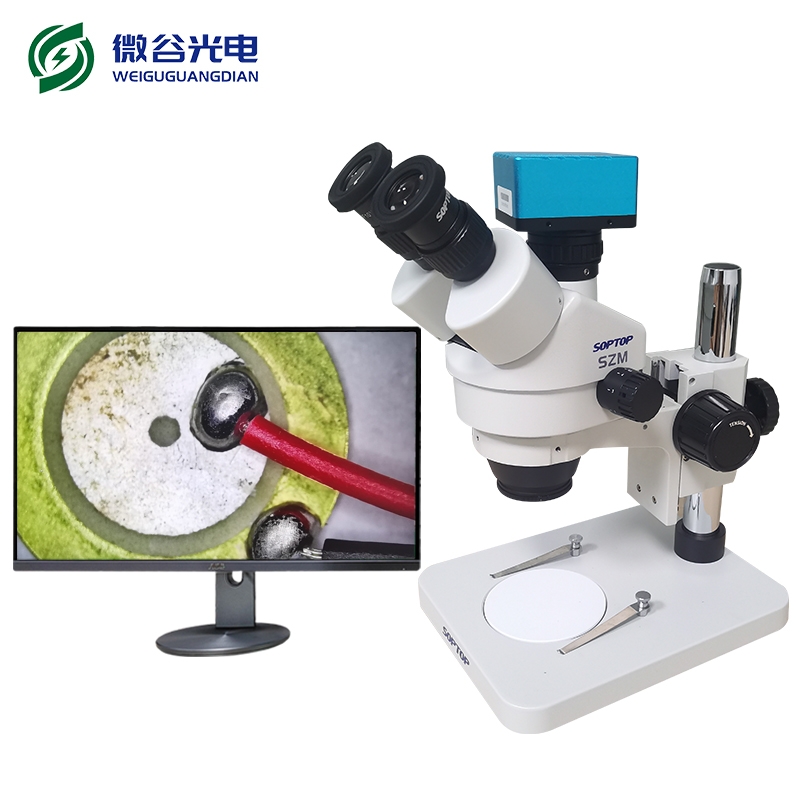

2.立体显微镜的镜架尺寸一般较小,但如果与大尺寸的运动镜架相匹配,则可对不同尺寸的样品进行检测,包括对生产线上产品的直接检验,因此对样品的要求很低,不需要对样品进行磨抛等前期工作，另由于立体镜相对较轻,所以立体显微镜的聚焦方式一般是升降整个光学主机。
