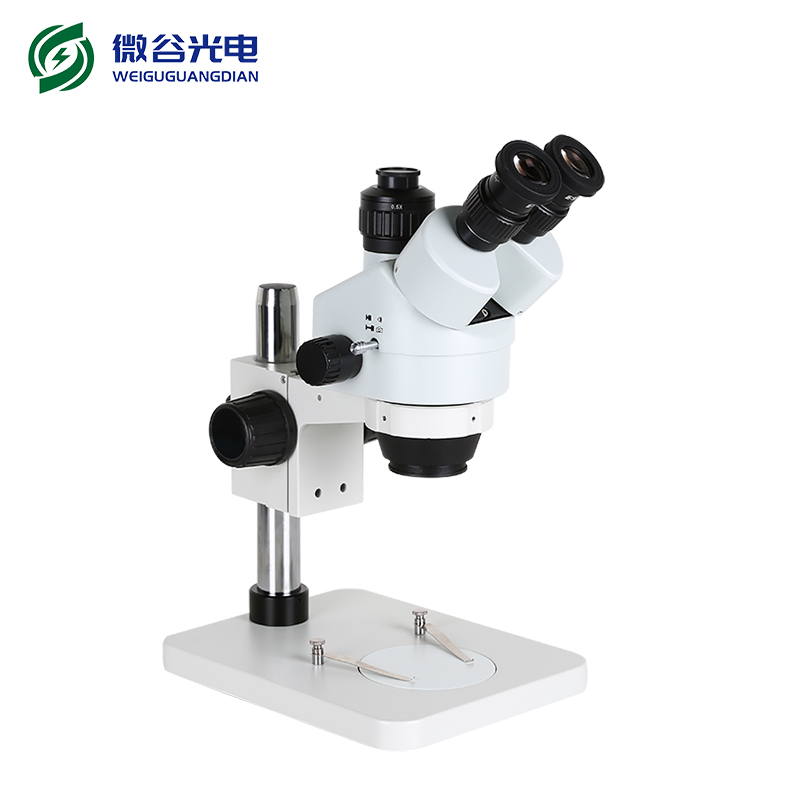

体视显微镜又称实体显微镜或解剖显微镜和立体显微镜,在观察物体时能产生立体的三维空间图像,立体感强并成像清晰宽阔且工作距离长,体视显微镜是一种应用非常广泛的常规显微镜.并且操作方便、直观、验证效率高.适用于电子工业生产线检验、印刷电路板检验、印刷电路组件焊接缺陷(印刷错位、坍塌等)检验、单板PC检验、真空荧光显示VFD检验等.并配备测量软件可以测量各种数据和拍照图片保存...

体视显微镜的使用方法

(1)安装显微镜后,插入电源插头并打开电源开关,同时要确保供电电压与显微镜额定电压一致并选择照明方式.

(2)根据观察标本,选择台板(观察透明标本时可选择毛玻璃台板;观察不透明标本可选择黑白台板),并安装在底座台板孔内并锁紧；

(3)松开调焦滑座上的紧固螺钉,调整镜体高度,同时目测工作距离约80mm(使其与所选物镜放大倍数大致相同),然后锁紧支架,再将安全环靠近调焦支架并锁紧;

(4)安装目镜时,先松开目镜筒上的螺钉并安装目镜,最后拧紧螺钉(目镜放入目镜筒时要特别小心,不要用手触摸镜头表面);

(5)调整瞳孔距离,当用户通过两个目镜观察视场时不是圆形视场时,应拉动棱镜箱,改变目镜筒的瞳孔距离,使其能够观察到完全重叠的圆形视场(表明瞳孔距离已调整);

(6)观察标本(对标本进行焦点调整):首先将左目镜筒上的视度圈调整到0刻线位置，通常首先从右目镜筒(即固定目镜筒)观察,将变倍筒(有变倍装置型号时)转到更高的位置,转动调焦手轮对标本进行焦点调整,直到标本图像清晰,然后将变倍筒转到更低的位置.此时,用左目镜筒观察.如果不清楚,沿轴向调整目镜筒上的视度圈,直到标本图像清晰,然后双目观察其焦点调整效果;

(7)观察结束后,关掉电源并取下标本,再用防尘罩将显微镜盖紧。
