金相显微镜厂家提供金相显微镜的校准方法

2021-09-02(1668)次浏览

金相显微镜厂家提供金相显微镜的校准方法金相显微镜是一种针对金相显微镜成像专门研制而成的光学电子仪器。主要分为光学式金相显微镜、数码金相显微镜、便携式视频金相显微镜、万能金相显微镜、图像分析仪...

金相显微镜厂家提供金相显微镜的校准方法

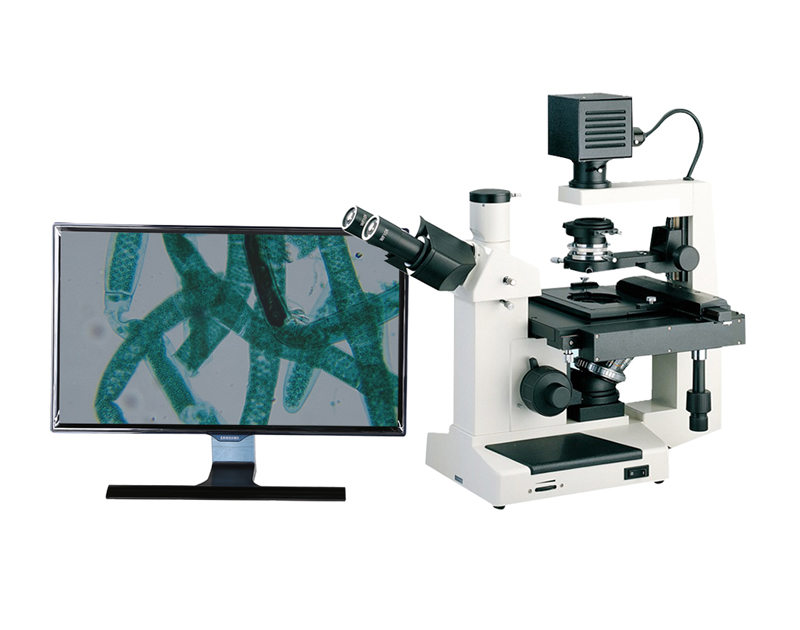

金相显微镜是一种针对金相显微镜成像专门研制而成的光学电子仪器。主要分为光学式金相显微镜、数码金相显微镜、便携式视频金相显微镜、万能金相显微镜、图像分析仪等。金相显微镜是广泛用于冶金、机械加工、科技等行业的测量仪器。它可以测量金属材料金相组织奥氏体的晶粒度级别、材料热处理后渗碳层的厚度等。

为了提高我国的材料研发制造水平，我们必须对金相显微镜进行校准或检定。介绍一下金相显微镜的校准方法：

1.物镜场曲将一物镜安装好，将0.01mm标准测微尺放在工作台上并压紧；旋转调焦旋钮，将焦点调整在测微尺的中间，视场中心成像清晰，此时将千分表测头与工作台表面相接触并对好表的零位；再次旋转调焦旋转，把焦点调整到测微尺的边缘，使视场边缘成像清晰。观察千分表，其最大偏移量即为该物镜的场曲误差，其余物镜以此类推进行校准。物镜场曲误差的指标如下：10X＜0.2mm、25X＜0.1mm、40X＜0.07mm、63X＜0.065mm、100X＜0.04mm

2.物镜放大倍数的正确性曲装上10X标准目镜和被检物镜，将0.01mm标准没微尺放在工作台上并压紧。观察时测微尺应与目镜中的分划板相符合，其偏移量测是放大倍数的误差。其余物镜以此类推进行校校准，其误差不大于5%。

3.目镜分划板的准确度将带分划板目镜的镜头旋下，把分划板放置在万工显工作台上并调好焦距；调整工作台，使分划板的水平线与万工显纵向导轨行程平行并对好零位，按每20格测量一次，直到第100格，其误差不大于5um。

4.物镜成像清晰范围用被检物镜及10X目镜对测微尺或金相试样进行调焦，使成像清晰。当视场中心像最清晰时，测得视场内的成像清晰范围的误差不低于60%

5.各物镜相对于目镜的格值装上被检仪器的10X目镜，将0.01mm标准测微尺（推荐使用随机0.01mm测微尺）放在工作台上并压紧；调整测微尺标尺轴线与仪器目镜分划板标尺轴线平行，并读出目镜分划板i条刻线里包含测微尺n条刻线数，该物镜相对于目镜的格值为：C=n/i*0.01mm.其余物镜的格值以此类推进行校准。

文章来源于：金相显微镜厂家
